【誉泰鞋机】1600mm 熔喷布设备,高效能,誉泰专业生产!

2020-05-10    信息来源: 美中鞋业网

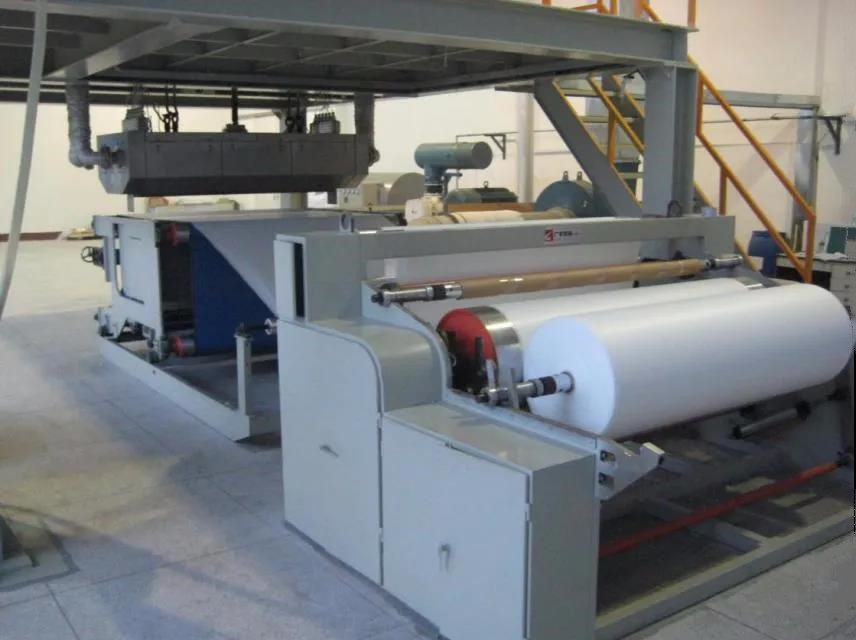

1600MM 型融喷无纺布生产线
设备概况
型 号:1600mm-SJφ90mm                    产品结构:(1 种)1 层
长 径 比:32:1                                     制品厚度:0.2-1mm±%8
最终产品宽度:1580mm(去毛边后)    适应物料:PP
最大挤出量:260Kg/h                           安装容量:280KW
生产能耗:180KW / h                           机械重量:约 18 吨
收卷承重设计:600Kg                           最大机械线速度:60m/min


设备组件清单

1.0料斗型干燥机1套                                 2.0挤压式主机 SJφ90*311套

3.0双工位柱式过滤器1套                           4.0溶体计量泵1套

5.01600MM 型融喷专用型模具1套              6.0工业螺杆压缩机1套

7.0管道空气加热系统1套                           8.0辊筒冷却成型机1套

9.0在线静电驻极1套                                 10.0在线厚度检测装置1套

11.0牵引装置1套                                      12.0摩擦自动收卷机1套

13.0SIEMENS 人机界面控制系统1套           14.0在线分切收卷机1套

15.0超声波清洗机1套

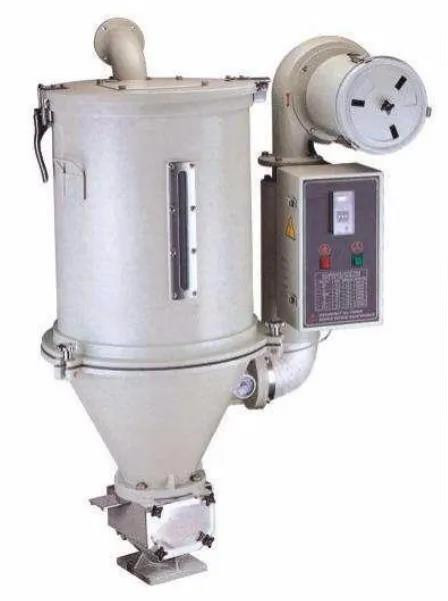

料斗型干燥机

采用均匀分散的高新能热风扩散装置,保持塑料干燥温度均匀提高生产品质。

储料容量:100KG                                   机身材质:铸铝型
机体结构:可拆卸式                              热风扩散方式:上吹式(保证干燥温度均匀)
热风管结构:弯型                                 料筒内壁材质:不锈钢
温控器:比例式(温度可设)                 接入电源:380V

电源开关:外露式                                 粉尘过滤器:空气滤芯




挤压式主机
挤压机采用本公司热熔胶类专用型螺杆设计,针对 EVA 材料,具有发热量低,塑化好,精点少,制品优等特点。


螺杆直径:φ90 mm                   长径比:32:1
结 构:突变型                           最大挤出量:200kg/h
材 质:38GrmoAlA 经氮化处理,  硬度 HV≥950
品牌产地:舟山螺杆                  加热方式:陶瓷加热器 7 区
加热功率:42KW                       冷却方式:风机冷却 350W
材 质:QT200                           齿轮速比:20:1
电机减速机连接方式:直连式



输出信号:2.5mv/v              型 号:M31-6
压 力 表:RKC 控制器           型 号:FB 系列

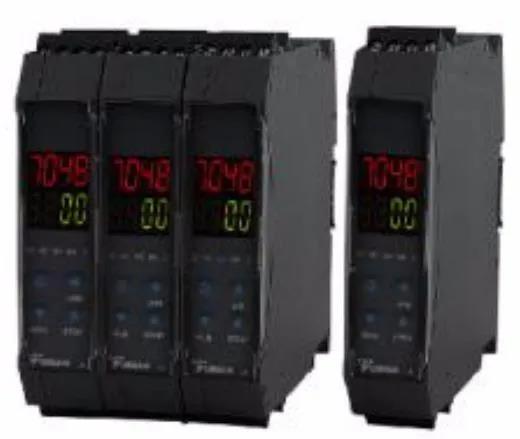

挤出机转速:≥75/分            温控系统:YUDIAN 温控模组
真空系统输出:300kg/h

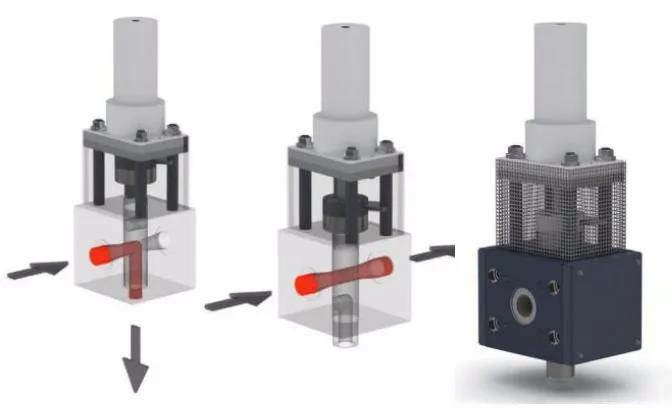

双工位柱式过滤器:液压站       最高压力 16MPa
换网器结构:双工位板式          加热区:1 区
加热功率:12KW                       油泵功率:1.5KW
油缸行程:200mm



过滤器板在生产一段时期后,塑料熔体进入流道内,当形成预定的压差后,即应换网。换网工作通过液压系统推动闸板作相应运动,促使工作中滤网板退出工作位,同时另一滤网板进入工作位,停止移动时再打开防护罩。使用工具快速清理闸板上和滤网孔周围的熔体,将旧的滤网片取下,换上新的滤网,完成整个工作。本机配有网前压力传感器和显示器,监视滤网的堵塞情况,保证及时换网。换网器摩擦副采用高硬耐磨材料,保证长期使用。

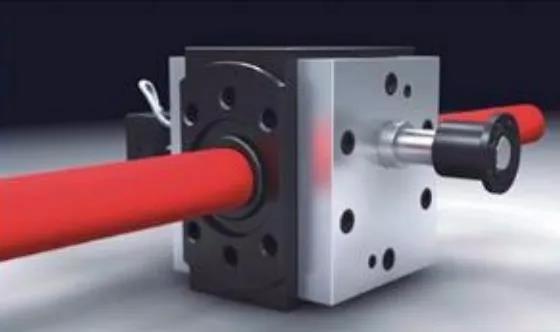

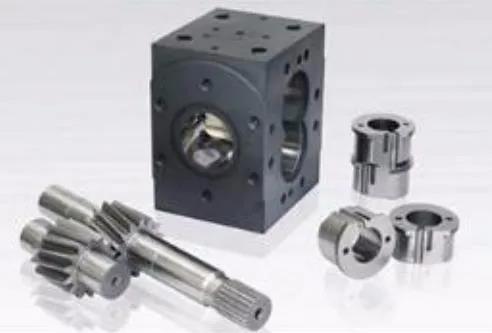

熔体计量泵:计量型号  φ200
品 牌:goodee                    驱动电机:皖南减速电机
电机功率:5.5KW                电机减速机连接方式:直连式
泵连接方式:万向轴连接      测量量程:0-35Mpa

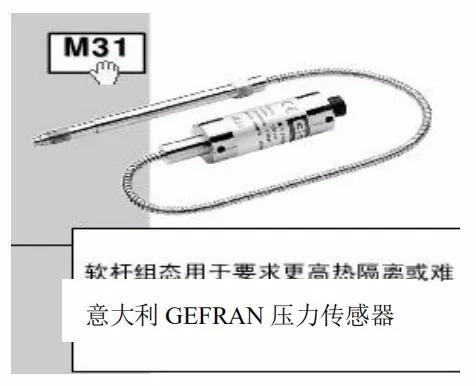

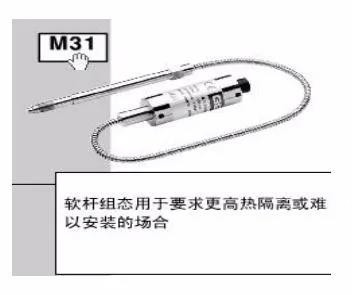

输出信号:2.5mv/v              型 号:M31-6
压 力 表:GEFRAN 控制器     型 号:FB 系列

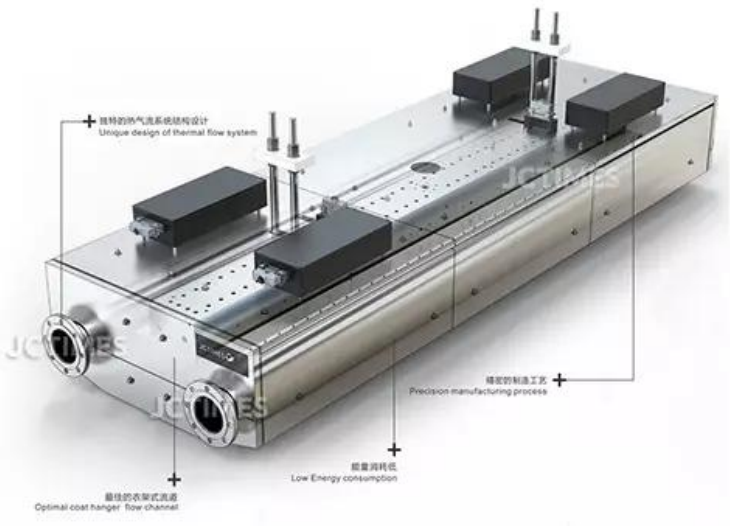

1600mm 型融喷专用型模具:模具有效宽度  1600mm
宽度调节范围:无                                     宽度调节方式:无
流道形式:衣架式特殊流道                         模唇结构:柔性模唇
模唇厚度调节范围:0.3mm-1.0mm              制品厚度调节范围:0.05mm-0.3mm
模具材质:S136H                                      模唇数量:一套
适用原料:PP                                            进料方式:模具中央圆口进料
电镀级别:模头流面镀硬絡镜面处理           电镀厚度:0.03-0.04mm
电镀硬度:60-63RHc                                 外表面镀絡层厚度:0.01-0.02mm
模具流面抛光精度:0.015-0.05(um)        模具外形抛光精度:0.06-0.08(um)
柔性模唇调节螺栓:M10                             螺栓等级:12.9 级
喷丝板配:二套








工业螺杆压缩机装置
本结构采用单螺杆泵、罗茨风机进行正压增压,主要提高设备用气的稳定,使设备生产更加 趋于稳定。
排气量:m³2.95/20HP                    正压管径:60mm
连接方式:硬管连接                       驱动方式:永磁同步
驱动功率:15KW                           外形尺寸:1080X750X1000



管道空气加热装置
本机构管道的加热采用电加热或高温油并用         管道直径:100mm
加热功率:60KW                                              空气罐:1.6m³
阻塞阀:4 组


辊筒冷却成型机
具有很高的成型冷却能力和出色的温度均匀性。
具有较小的辊不均匀性并且可以获得均匀厚度的布。
由于辊的表面达到成型和精密加工,因此可以实现高速和稳定的操作。
主 辊:Æ600×1900 mm 1 条
导 辊:Æ100×1900 mm 1 条
机架:整体实心墙板
升降电机:2.2KW 380V 1 台
主辊电机:5.5KW 380V 1 台
主辊减速比:25:1
电机噪声:(声压级 dB(A))
主辊最大机械线速度:60/M
冷却方式:不低于 16℃长期冷水

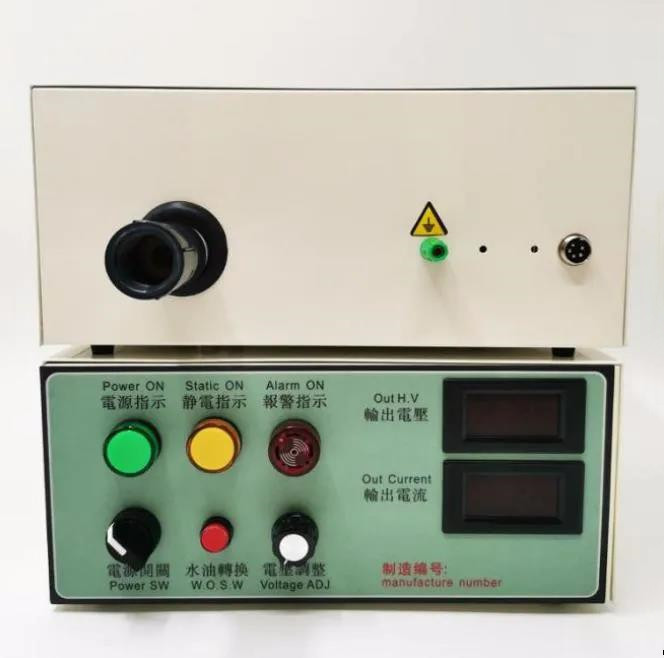

在线静电驻极装置
本结构采用: 0-12 万 V 高压静电自由调节方式。
输入电压:220V                            输入电流:2A
输入电压:0-120KV                         输入电流:0-0.5mv
离子平衡:+/-10volts                      作用距离:30mm-150mm
外形尺寸:1900mm 带屏蔽              操作温度:-10-50 摄氏度℃

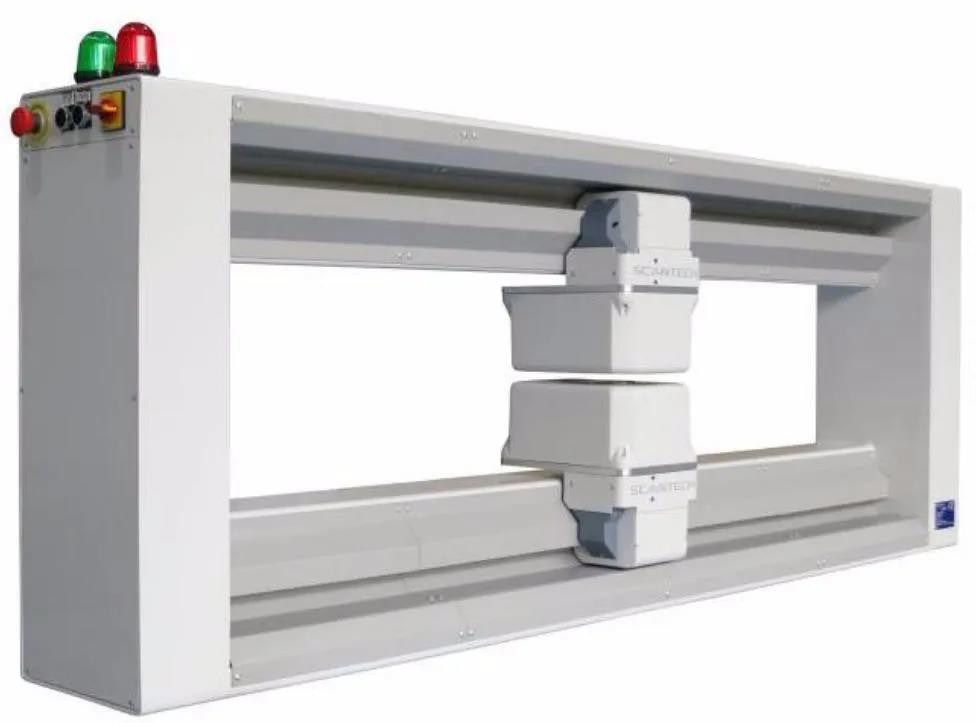

X 射线在线厚度检测系统
1 个厚度检测仪:
- 包括 :
O 型扫描架,模头宽度 1000mm, 型号 ULO3-1000
O 型扫描架更强劲设计;更好的抗弯曲和扭曲性能;
从扫描架侧面对探头进行支撑运行,避免可能的运动部件磨损物或润滑物落在薄膜上。
- 电气系统. 型号. SSA3. 包括:
- 高精度穿透式 X 线探头. 型号 XTiLEHA.
- 适合各种材料的厚度检测,厚度范围: 0.01 – 2.0mm;克重范围:10-2000g/m2
- 测量精度: ±0.1%
- 现场操作开关面板
- 1 个管理工作站
- 包括:
- DELL PC
- FLEXSCAN 6. 管理软件(各种画面显示,报告存贮及打印功能。)
- 合适的包装。指导安装/调试及培训
- - 文件 :
- 将提供 2 套(1 套纸质和 1 套 CD)操作手册,电路图,软件说明和维护手册, 以及 1 份安装图。



牵引机
1、牵引辊:280x1900 mm 1 条                    辊内通冷却水;旋转接头 1”
2、牵引胶辊: 200x1900 mm 1 条                  包盯睛胶,硬度 60°~65°;

3、驱动电机:2.2.0KW  1 台

4、减速箱:25:1  1 台

5、气缸: 100x100  1 台

摩擦自动收卷机

本结构采用中心卷取方式,自动换卷并配套一组卸轴装置,收卷张力采用一套藤仓无摩擦气缸配合日本精密调节阀实现恒力矩收卷。
收卷轴:3”气胀轴  2 条                         高性能矢量电机:2 台
电机功率:5.5KW                                 控制方式:变频器
电机品牌:皖南电机                             卷取最大直径:800mm(设计承重 600KG+10%)
卷料最大宽度:1900mm                       翻转齿箱电机:1.5KW
张力方式:摆臂张力                             切断方式:切割气缸



SIEMENS 人机界面控制系统
本控制系统采用进口电器原件。温控单元采用 CPU 温控模块;挤出机高性能调速器,生产线速度可以在 0~15m/min 之间可调;收卷高性能矢量调速器,具体参数设置可通过触摸屏实现。

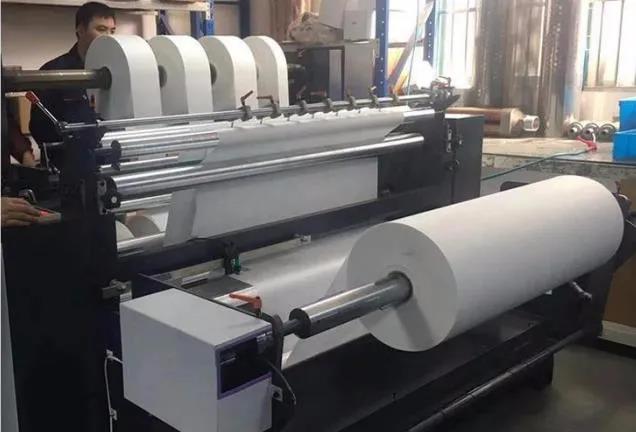

在线分切收卷机
分切材料:塑料薄膜类 15u-250u,卷筒纸 50-350 克,无纺布:30-150 克、主要分切包装卷材
分切有效宽度:30-1600 mm                    机械速度:110m/min
分切速度:100m/min                              放卷直径:¢800mm ¢3" 气胀轴
放卷磁粉制动器:50N.M                          收卷直径:600mm ¢3"气胀轴
主电机:4kw 电机 (变频电机)               收卷磁粉离合器:50N.M
废边装置:0.75KW 三相风机                    传动方式:链条及三角皮带
导辊:¢80 硬铝合金铝辊 HV1630
机械结构:铸铁及钢板                             纠偏范围:120mm 误差±0.3mm
工作电压:三相四线制 AC380V                 整机重量:1200KG
