全自动破裂机控制板

数量

零售价

1

¥200

微信扫码立即下单

详细信息联系方式

全自动破裂机控制板
专业控制电路板：可根据客户要求编写程序！
清单：控制板1块，变压器1个，说明书1份
控制说明：此控制板可用于任何行业的控制。
电机控制：步进电机，交流调速电机，伺服电机，变频器，自流控制器等
设备行业：印刷机械，检测设备，五金机械等
举例：
用于检测设备：拉压力试验机，纸箱抗压试验机，全自动破裂机，环亚机，鞋类试验机，办公椅试验机，婴儿车试验机等

注：主要用于替代用常规继电器控制，常规继电器接线复杂，故障率高。此板可根据客户控制要求，更改控制程序，千变万化，接线简单，无需专业电工！只要能看图，就可完成简单的接线！

一键测试完成
工作流程：按下测试键-2控制板自动选中峰值-3气缸压下—4电机正传加压—5等待断点控制-6断点输出—7电机反转减压-8电机反转到达停止限位-9气缸归位 (可选择自动打印，需外接) 测试完成

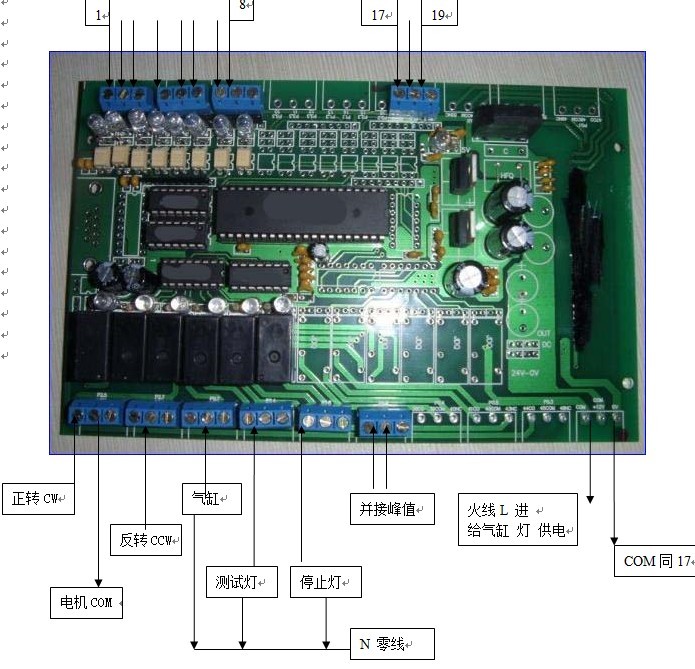

测试按键（1）：1——17
按下测试键-2控制板自动选中峰值（无需手动选择）-3气缸压下（延时2秒）—4电机正传加压—5等待断点控制（直到打破纸板）-6断点输出—7电机反转减压     -8电机反转到达停止限位-9气缸归位 (可选折自动打印，需外接) 测试完成（待机）。
停止按键（2）：2——17
在测试过程中按停止后，气缸回位，电机瞬间反转减压，电机反转到达停止限位停止待机。注：和后面（7）脚停止功能不同
以下为手动控制调试状态下使用
正转按键（3）：3——17
短接一下电机正转。
受加压限位5脚控制——碰到加压限位，电机立即反转减压。
受停止7脚控制——按下电机立即停止（电机不会反转，注：和2脚功能不同）
反转、测试、停止功能可用。
反转按键（4）：4——17
             短接一下电机反转。
           受停止限位控制（6）脚控制——碰到停止限位，电机停止。处于待机状态
       受停止（7）脚控制——按下电机立即停止（电机不会反转，注：和2脚功能不同）
       正转、测试、停止功能可用
加压限位：（5）：5——17
           加压限位为防止运转过程中，橡皮膜打破后继续加压损坏机械部位和电机而设
注：运转中碰到后电机立即反转减压，直到碰到停止限位后停止运转待机

停止限位：（6）：6——17
           停止限位为测试时的起点位置（待机点），
停止按键（7）：7——17
              此功能为手动调整电机正传和反转时所用，按下此按键后，电机处于待机状态。
              正转、反转、测试功能可用。
断点比例控制按键：（8）：8——17
                 在显示器输出断点比例2个点上接一个DC-6V继电器，
此点接6V继电器的常开端
此点用于测试状态下使用，此点闭合后电机立即反转减压，直到碰到停止限位后停止运转待机。
注：调试状态不要接，要不然操作不安全！
公共端（17）：
              为以上按键公共端
18-19 端：AC 12V输入
