电机控制板

数量

零售价

1

¥200

微信扫码立即下单

详细信息联系方式

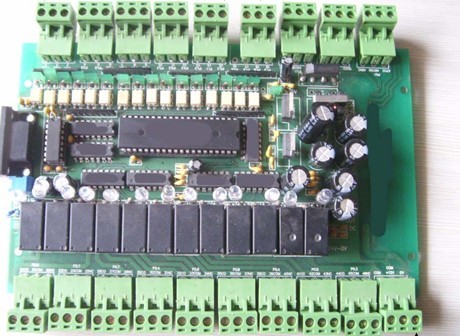

电机控制板
一、特性
1、8 位高性能单片机作为主控制芯片，64K 程序存储器，也可以用来保存数据，断电数据不丢失；
2、工作电源:交直流通用，12V 交流电或 12V 直流电均可，标准功率为 10W；
3、16 路光电隔离数字量输入，NPN 输入形式，每路输入点的最大输入电压：30V，最大输入电流：
10mA；其中有两路可作中断源用于计数；
4、12 路继电器隔离输出，最大输出电压为 220V，最大输出电流为 5A，输出口状态可回读；
5、系统采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，无死机现象；是工业级高可靠单片机控制器；
6、有两盏 LED 灯显示工作状态，LED 灯和拨码开关是复用的，也可用来设置两个参数；
7、有 1 路标准的 RS232 串行通信接口（抗 15KV 静电冲击），可直接与电脑通信；可通过 RS232 接
口与 HY-2000系列单片机控制器扩展 I/O 点。
8、可直接通过 RS232 接口下载程序，无需烧录器，方便程序修改、升级；
9、紧凑型  (适合任何尺寸的机箱)  ；
10、用 Keil  C  或汇编编程。
二、规格
1、工作温度：-10～+65°C；
2、储存温度：-20～+80°C  ；
3、湿度：5～5%  无凝结  ；
3、功耗(无外部设备):  +9V@0.5A  (典型值)  ；
三、用途
1、可用于各种 28 个点以内的工业控制系统，可控制气缸，电磁阀，继电器，可外接光电式，电容
式，电感式，霍尔式等各种传感器；
2、可用于替代 28 点以内的 PLC 用于各种控制场合（如各种机器控制）；
3、可用于单片机学习和试验。
四、编程说明
1、在所附的接线图上标明了输入输出端口所对应的单片机端口号，例：
输入端口 2 对应着单片机的 P3.2 口；输入端口 2 有低电平输入时读 P3.2 时的值是 1，否则为 0；输出端口 3 对应着单片机的 P0.7 口；程序中 P0.7 口等于 0 时,输出端口 3 输出低电平(0 伏)；否则输出端口 3 为高阻态；
2、光盘中有编程软件 C++，下载程序用的通信软件 SST-QXP，安装即可使用；
清单：控制板1块，变压器1个，说明书1份

控制说明：此控制板可用于任何行业的控制。
电机控制：步进电机，交流调速电机，伺服电机，变频器，自流控制器等
设备行业：印刷机械，检测设备，五金机械等
举例：
用于检测设备：拉压力试验机，纸箱抗压试验机，全自动破裂机，环亚机，鞋类试验机，办公椅试验机，婴儿车试验机等

注：主要用于替代用常规继电器控制，常规继电器接线复杂，故障率高。此板可根据客户控制要求，更改控制程序，千变万化，接线简单，无需专业电工！只要能看图，就可完成简单的接线！

可根据客户要求编写程序！
