   CUBIC齿条采用世界上最先进的磨削制齿工艺，精度等级可达DIN5级GB4级，为目前世界上批量生产所能达到的最高精度;非工作面采用一次成型端面磨技术，具有更高的平行度；


一、特点
（1） 模数1~10，可接长之端部设计，可以任意连接/互换，行程无限延伸；
（2） 研磨级精度累计误差0.022mm/300mm；
（3） 具有直齿/斜齿齿型，适应各种使用条件；
（4） 具有热处理型/未热处理型，同一模数可有多种强度；

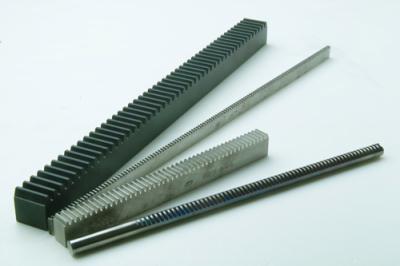

（5） 具有方形/圆形外观，容易整合使用；
（6） 多种材料：合金钢、不锈钢、工程塑料（POM）。
二、应用
（1）适用于重负荷、高精度、高刚性、高速度、长行程之CNC工具机、铣床、钻床、车床、加工中心、切割机械、木工机械、焊接机械、石材机械等；
（2）适用于工厂自动化快速移载机构、机器人手臂抓取机构、智能立体仓库等。
三、精度
（1）DIN6级精度C6：表面淬火（研磨齿6H25级精度）
（2）DIN8级精度C8：调质处理（铣削齿8E27级精度）
（3）DIN9级精度C9：软材（铣削齿9E27级精度）
（4）DIN10级精度C10：高频淬火（铣削齿10E27级精度）
四、备注
（1）直齿条：用L表示：直齿条20度压力角；
（2）斜齿条：用S表示：斜齿角度为19度31分42秒、右旋方向；


五、备注
     CUBIC齿条模数为Module0.5-Module10，材质有S45C，SCM21，SCM440和SUS304等，专门为客户量身订做，可提供齿条表面处理；如表面发黑处理、冷电镀、电镀镍、电镀铬等方式；同时提供专门的齿条用导轨，使传动结构更加紧凑。欢迎随时联络我们。销售热线：0512-81862888
