X、Y、Z三轴全自动按键荷重曲线试验机适用于各种RUBBER、金属弹片、按键、开关、电脑键盘、手机按键等做[荷重-行程]曲线测试,同时完成下压回弹力测试.采用Windows XP中英文窗口程序设定，操作简便，自动存储数据：荷重－行程曲线、寿命衰减曲线、测试结果。且测试方法可保存调用。本机采用高精密荷重元测量及伺服电机驱动，可以测得完全精准的测试结果,实为各类按键厂商研发、品检必备之检测仪器。

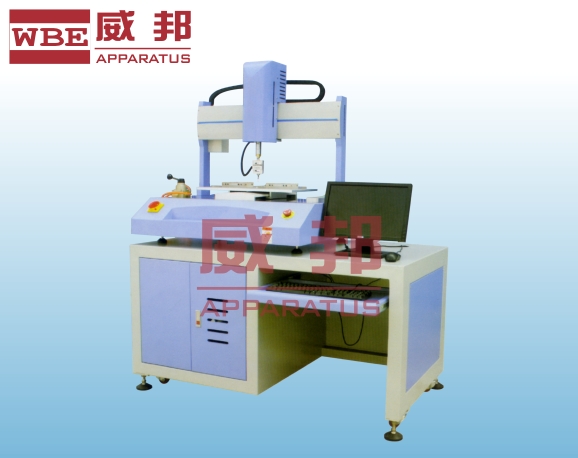

X、Y、Z三轴全自动按键荷重曲线试验机

产品用途：
  　　本机适用于各种RUBBER、金属弹片、按键、开关、电脑键盘、手机按键等做[荷重-行程]曲线测试,同时完成下压回弹力测试.采用Windows XP中英文窗口程序设定，操作简便，自动存储数据：荷重－行程曲线、寿命衰减曲线、测试结果。且测试方法可保存调用。
　　本机采用高精密荷重元测量及伺服电机驱动，可以测得完全精准的[荷重-行程]测试结果,实为各类按键厂商研发、品检必备之检测仪器。

典型应用：
      橡胶RUBBER按键曲线测试　　金属弹片按键曲线测试
　键盘手机按键曲线测试　　　各种开关曲线测试


机械特点:

●Peak Fore、Return Force、Distance、TT、Click率及动态阻抗值FO皆可直接在图上显示数值，不须人工计算。

　

●自动感应式测试方式，不管按键高低均可通过测定行程及荷重并由电脑自动控制。

　

●测试结果完毕即可显示FC、FC_D、FP、FP_D、FM、FM_D、FR、FR_D、CC、CC_F、CR、TT、FO、FO_D等，并可自动判定Passed或Fail。

　

●简体/繁体/英文三种操作界面可切换，适用于全球客户，荷重单位N,Lb,gf,kgf,可自由切换。

　

●测试方法可自由设定、存储、调用、修改，测试结果存储于硬盘（每笔皆可存储不计次数），可直接列印数据、曲线。

　

●可生成寿命衰减曲线，检测报表可转换为Excel或PDF文档格式。


◇型号规格及主要技术参数
  Z軸最大荷重
50N（5kgf）

Z軸驅動方式
日本松下伺服電機

制禦方式
上下、下降

驅動（升降）範圍
0~150mm（滿足測試手機）

荷重測定範圍
0~50N（5kgf）

荷重分解度
0.01gf(0.098mN)

荷重精度
0.1N(100mN)

位移測定範圍
0~150mm

位移分解度
0.001mm

位移精度
±0.03mm

試驗速度範圍
0.1~150mm/min

移動速度範圍
0.1~1000mm/min

X-Y軸驅動方式
日本松下伺服電機

制禦方式
X:左右 Y:前後

驅動範圍
X:0~460mm  Y:0~200mm

位移分解度
0.001mm

位移精度
±0.05mm

移動速度範圍
0.1~900mm/Sec

允許試樣尺寸
W500xD260mm

機台重量（約）
150kg

主機尺寸
W950xD760mmxH935mm

機台尺寸
W1400xD780xH1700mm
