仪器简介：

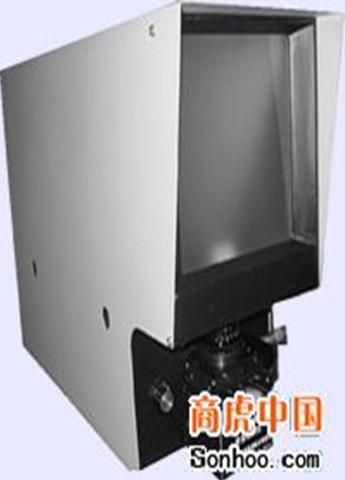

XX-D709 线缆专用投影仪是专为电线电缆绝缘及护套厚度测量而设计的光学投影仪，即用光学投影的方法将被测线缆之绝缘或护套的截面轮廓投影于影屏上，进行观察瞄准，并利用测微台进行无测力长度计量的精密仪器，本仪器是参照各种通用投影仪之特点并着重考虑线缆行业测试的需要而设计，因此操作使用十分方便。
|
主要技术参数：
|
|
工作台玻璃直径： 48mm
|
|
工作台行程： 纵向0-30mm
横向0-20mm
|
|
工作台测微鼓轮： 最小分化值 0.01mm
|
|
工作台角度旋转范围： 0－360度
|
|
投影屏尺寸 ： 210×210mm
|
|
投影放大倍数 ： 16：10
|
|
物方视场直径 ： 13：20mm
|
|
仪器外型尺寸 830×275×470mm
|
|
照明光源： 12伏50瓦卤钨灯
|
