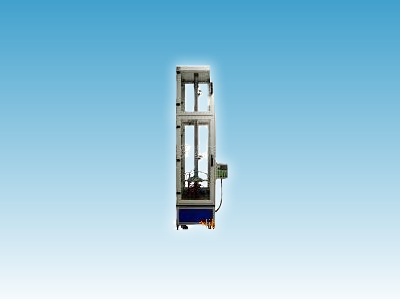

HD-8801手机定向跌落试验
一．
概述
1
．
手机
1.8m
定向跌落试验机是对手机在较高高度范围（
0.3m
～
1.8m
）进行跌落疲劳试验的专用设备。
2
．
结构合理、独特，对不同型号手机有充分的适用性。
3
．
设备运行稳定，低噪音，免维护。
二．
测试目的
1
．
外壳的耐用程度。
2
．
内部结构抗（重）摔的性能。
三
.
测试过程描述
模拟用户使用时将手机从高处摔到地面等水平面的动作进行试验。
人工把手机放入夹具内夹持、或吸盘上吸附
→
夹具（吸盘）上升到位
→
夹具（吸盘）和手机一同成自由下落
→
当下落到一定的高度是夹具（吸盘）松开手机
→
手机自由落体跌落在大理石板上。
四．
功能实现
1.
气缸实现夹持；电机实现升降；
PLC
控制。
2.
通过调节触屏上的高度参数调节跌落高度。
3.
手动
,
自动操作方式相互切换。
五．主要技术参数
1
．工位数量：
1
个
/
台
2
．操作方式：按钮操作、触摸屏设置相关数据
3
．动作执行元件：电机、
SMC
气缸、真空吸盘。
4
．跌落高度范围：
0.3
～
1.8m
（可设定）
5
．跌落节拍：
1
～
3
次
/
分钟
6
．跌落接触面：大理石
7
．夹具最大长度：
170
㎜，夹具最大宽度：
80
㎜
8
．电压：
220V
；
功率：
250W
；
气压：
0.4
～
0.6Mpa
9
．外形尺寸：
550
㎜
*650
㎜
*2650
㎜；重量：
100kg
