挤压测试时：被试电池在两个平面被挤压，通过台钳或活塞直径为32mm液压臂施加约13KN的挤压力。挤压持续至液压装置上压力表读数到达17.2MPa,一旦达到最大压力，就解除挤压。对圆柱形电池，挤压电池的长轴应与挤压装置的挤压平面平行，对棱柱形电池，压力应施加于垂直于它的长轴的两个轴向中的一个，然后再挤压另一轴向，对扣式电池，挤压其平面。每个被试电池只挤压一次。

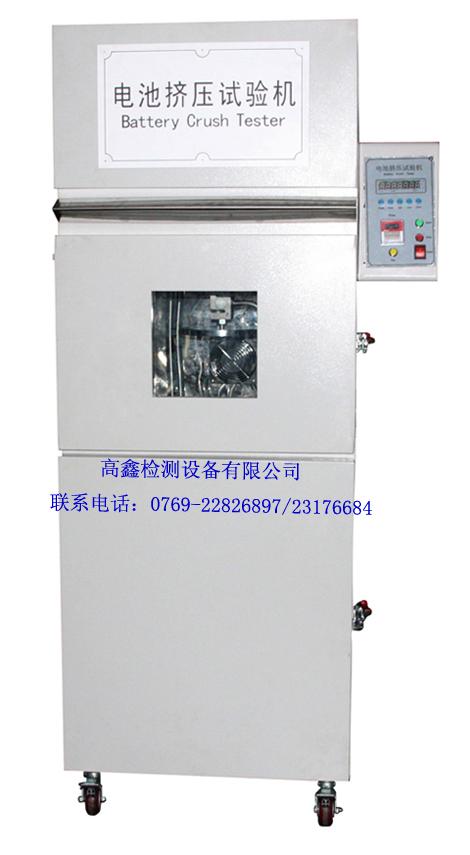

产品名称：动力电池挤压试验机、电池耐挤压试验机
产品型号：GX-5067
 试验方法说明：
 挤压测试时：被试电池在两个平面被挤压，通过台钳或活塞直径为32mm液压臂施加约13KN的挤压力
 挤压持续至液压装置上压力表读数到达17.2MPa,一旦达到最大压力，就解除挤压。
对圆柱形电池，挤压电池的长轴应与挤压装置的挤压平面平行，对棱柱形电池，压力应施加于垂直于它的长轴的两个轴向中的一个，然后再挤压另一轴向，对扣式电池，挤压其平面。每个被试电池只挤压一次。
用户能够通过：
1、数码显示调节试验力量值；
2、可设定在挤压力量值达到后力量的施加时间，及实现挤压板的迅速撤移；
 动力电池挤压试验机、电池耐挤压试验机


液压系统

1   采用国产优质油泵；
2   大功率电机：380V, 50~60Hz；
3   油缸行程：300mm；
4   辅助件：减压调速阀，电磁换向阀，过滤器，溢流阀等。
支持测控系统
1   机架材料：镀铬高性能高碳钢；
2   试验机架行程：300mm；
3   保护传感器：限位磁性开关；
4   运行方式：恒定运行。
箱体结构
1   箱体材料：内箱不锈钢板材质，外箱冷轧钢板烤漆；
2   观察窗：  矩形夹胶钢化玻璃观察窗；
3   排风机：   Ф120mm  30W，并预留排风管接口；
安全保护措施
1   安全可靠的接地保护
2   行程限位保护
3   过流保护
4   过载保护
设备使用条件
1   环境温度：25±5℃
2   环境湿度：≤65±5%R.H
3  数显钢针直线下行速度输出


包装及运输：按GB/T13384-1999标准包装，委托货运公司送货上门。运费由供方承担，但不负责装卸费用。

动力电池挤压试验机、电池耐挤压试验机


主要技术指标：
机箱材质：  内箱不锈钢， 外箱：冷轧钢板烤漆
工作电压：  交流380V 50Hz;
最大行程： 300mm
最大贯穿力：  2TON
动力方式： 液压
工作油压：  10Mpa
采样类型：  限位传感器
测试孔： 箱体左右两侧面各开一30MM的孔并附硅胶塞
观察窗： 矩形夹胶钢化玻璃观察窗, 尺寸：300*300mm
力量传感： 高精度传感器传感
显示压力精度： ±10.0kg， 分辨率：1/10000
延时功能： 0~60 分钟
照明设计： 箱内装亮度照明设计
上、下压板： 方形，尺寸：400*400mm
目击试验安全防爆隔离试验平台(柜/箱)  钢化玻璃、不锈钢、风扇排风
体  积(L*W*H)mm: 620*800*1800mm

动力电池挤压试验机、电池耐挤压试验机

设备主要部件设计规格
１　电气部分(功能、实现方式)
控制线路：用于控制传感器工作，提供闭合回路反应；
          行程开关，解读行程传感器输出信号；
 限值行程超量，提供对油缸的保护；
传感器：计算针刺行程与直线速度，以脉冲信号计算；
液压站：提供稳定压力与可变速度的动力源，高功率电机、国产优质泵提供稳定输出
        溢流阀、电磁换向阀，减压阀提供可变速动力
２　机械部分
机架部分：镀铬高性能高碳钢构成传动支撑2大部分，试验行程：300mm；
电池挤压试验机、锂电池挤压试验机、电脑型电池挤压试验机
控制方式：
1.自主研发单片机控制，可显示最大力值，或设定力值测试，测试时间可任意设定，数位显示方便记录试验数据；
2、完整显示测试压力值，方便了解每个试验进程；
3、高精度压力传感器，实现闭合回路自动化控制；

挤压测试标准配置:试验机主机一台，标准电池挤压板两块，附压力CNAS计量报告1份

动力电池挤压试验机、电池耐挤压试验机

安装调试及验收
A．需方应根据供方要求提供设备安装所需的外部条件要求，并负责将设备就位，相应其它部件、附件处于可安装状态。
B.供方负责在需方所在地进行现场安装调试，并提供安装调试记录，安装调试完成后，由供需双方人员在调试验收报告上签字认可。
售后服务承诺(保固说明)
    用户的满意是我们的服务宗旨,完善的售后服务使您解除一切后顾之忧,我们坚信一个好的企业卖出去的不仅仅是一个好的产品,更重要的是良好的服务。
1. 一年保修，终身服务；
2. 免费安装、调试、培训；
3. 8小时内为用户提供售后服务方案；如需上门服务，48-72小时内即可赶赴现场维护
备 注:
1)全机连零件保修壹年(人为损坏及耗材除外)
2)免费调试至正常运行
3)终身维护(收回差旅费,零件费)
4)产品验收方式以规格书配置及参数验收
5)未付清货款机器所有权仍属“高鑫”所有
6)随机均附带仪器操作说明书、产品保修卡1份
