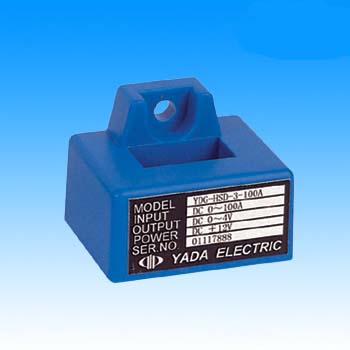

YDG－HSD－3－□A型电流传感器

    型号描述及参数

   性能指标

■ 过载能力：2倍连续、20倍1秒

■ 准确度：＜1.0%1N

■ 线性度：优于0.2%

■ 失调电压：小于±20mV

■ 温度漂移：优于±100ppm/℃

■ 反应时间：小于10µs

■ 频率特性：0～10kHz

■ 工频耐压：AC2kV/min.1mA

■ 工作环境：0～45℃

■ 工作电源：±12V～±15V，＋12V，＋15V

■ 电源耗电：≤30mA

■ 阻燃特性：UL94－V0

■ 保护：内置电源浪涌、极性反接保护

■ 执行标准：QB/44160017 113－2002

■ 外壳材料：阻燃塑料(蓝色)

■ 隔离：输入/输出隔离

■ 结构：引脚接线

    引脚接线

  1、正工作电源端

  2、负工作电源端

  3、测量输出端

  4、公共接地端

   注意事项

• 工作电源、输出端必须正确连接，不能错接
• 对于两个电位器，请不要随意调整，若需调校，用小螺丝刀慢慢旋转至所需精度即可
• 原边母线的温度不应超过60℃
• 当电流母线填满原边穿线孔时，获得最佳的测量精度
• 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米
• 测直流电流时，电流方向与产品外壳上所标的箭头同向时，才能得到正向输出
• 选型时，请特别注意输入线的线径及外形尺寸，以选择能满足要求的产品。

    外形尺寸
