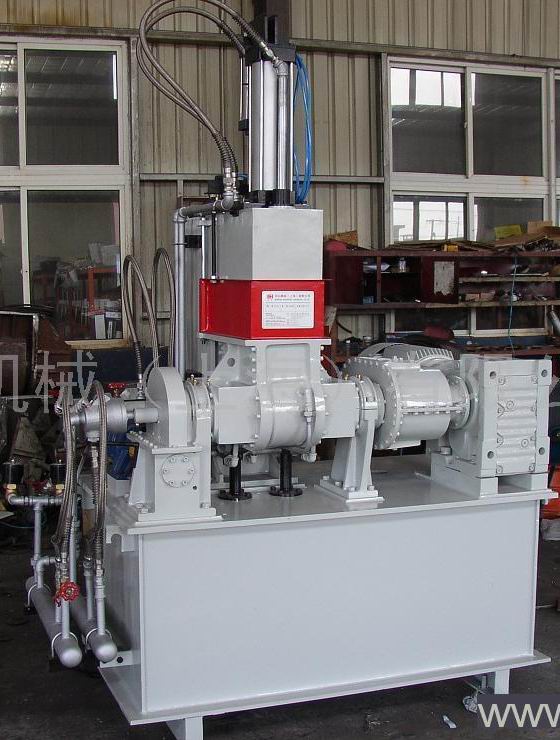

3升密炼机，山东3升密炼机，青岛3升密炼机，济南3升密炼机，试验型密炼机 13825744148 邵丽
1．机型:3L
2．混合容量(公升):3L
3．生产量:依据比重约3.5-6KG/批次
4．生产批次时间:约3-4批次/小时
5．常用气压:0.2-0.4Mpa
6．主动电机：5.5KW  6P  AC
7．倾转电机：0.55KW  4P  AC
8．气缸直径：Φ120㎜
9．倾倒角度：110°
10．搅拌轴转速（前/后）：39/30RPM
11．机械重量：1000KG
12．投料方式：前投式
13．温度控制系统：全自动
14．装船体积：4立方米
15．安装尺寸（㎜）H*W*L：1900*1000*2000
16.温度系统最高可达300°
3升密炼机结构特点：
一，混炼室：由优质钢板焊接‘W’形，本体与两块侧板组成。采用夹套式结构，供冷却或加热用，内表镀硬铬。
二，热电阻：混炼室底部中间装有入式热电阻，与电控系统相接，监测，控制混炼温度。
三，转子带长短凸棱转子。转子轴中心有孔与凸棱人腔相通，形成冷却，加热通道。棱峰及端面堆焊耐磨硬质合金，经打磨，镀硬铬后抛光。
四，采用一套通用管路系统，供冷却或加热介质（水，蒸气或油）分三咱通入转子棱，混炼室及压砣空腔，对物料进行循环冷却或加热。
五，由制动电机，摆线减速机和环面包络蜗轮副等构成，驱动混炼室绕前转子翻转140°。
六，防尘密封装置：混炼室上口与机架悬壁接口处采用弧型板槽迷宫式结构，防尘效果好，转子轴端采用接触式无润滑他还弹簧张紧结构，密封可靠，耐磨耐用。
七，主传动系统：由主电机，减速机，速比齿轮箱组成，使两转子实现相向差速转动。
八，由PLC指令控制，双导向气缸驱动压砣升降，混炼室超载时，压砣自动上浮，可以保护电机，必要时可手动强制压砣升起。
九，电控系统：采用进口PLC装置，电控元器件全部采用进口或国内知名品牌。具有完善可靠的自动控制监测，报警等功能及必要的连锁保护作用。
加压式密炼机使用常识：
（一）.电气设备规格：
1.电源电压       AC380V 50Hz。
2.控制电路电压   AC220V 50Hz。
（二）.控制系统简介：
   本系统是实现整机功能运行的控制操作系统，分手动、自动控制。可实现：1.主电机运转、停止，
2．混合槽倾倒、回位、停止。
3.料温的监测。
4.加压盖上升、下降、停止。
5.调整混炼时间、报警功能。
6.过载、过流、缺相、短路保护功能。
（三）.操作开关及仪表功能简介：
1.电源指示灯：电源接通时，电源指示灯亮；电源切断时，
              电源指示灯灭。
2.电源开关：开关打开电源接入本系统，可进行机台操作。
3.主电机起动按钮：按下按钮主电机Y-△起动运转，指示灯
                  亮。
4.主电机停止按钮：按下按钮主电机停止运转。
5.混合槽正按钮：按下按钮混合槽回复正位，指示灯亮。
6.混合槽倒按钮：按下按钮混合槽倾倒，指示灯亮。
7.混合槽停止按钮：按下按钮混合槽停止。
8.加压盖上升按钮：按下按钮加压盖上升，指示灯亮。
9.加压盖下降按钮：按下按钮加压盖下降，指示灯亮。
10.加压盖自动、手动、停止开关；此开关为三段式选择开关，当选择“自动”时，按加压盖上、下按钮，可自动上升或下降。选择“停止”时，加压盖不能上下。选择手动时，按加压盖上升、下降按钮，加压盖上升或下降，松开即停。
11.入料门开关：控制入料门的开与关。
12.集尘器开关：控制集尘器抽风马达的运转或停止。
13.倾倒、回复限位开关故障指示灯：倾倒、回复分别各由2个限位开关控制，每个限位开关由一个指示灯，指示其是否出现故障。当限位开关动作时，指示灯亮。
14.时间开关：打开时间开关，时间继电器开始计时。
15.温度开关：此开关为三段式开关，可选择温度控制为手动、自动、停止。
16.电流表：主电机运转中表示其负载情况，电流表的设定值应低于主电机额定电流。
17.表示电源电压。
18.温度设定表：监测混合槽内原料的温度，通过与设定值之间的温差自动控制加温或冷却。
19.时间设定表：可设定混炼所需时间，时间到达设定表时，蜂鸣器鸣叫。
20.急停开关：当运行中出现异常情况时，按下急停开关，整机立即停止运行。
