水环真空泵的工作原理
　　水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，
与罗茨真空泵组成机组真空度可达1~600Pa。水环泵也可用作压缩机，称为水环式压缩机，
是属于低压的压缩机，其压力范围为1~2×105Pa表压力。 　　水环泵最初用作自吸水泵，
而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。
在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、
真空回潮和真空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，
水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、
易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

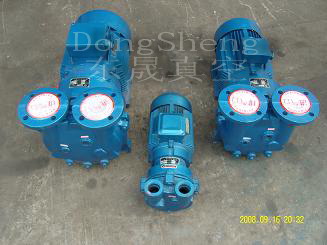

2BEC系列水环真空泵及压缩机
在泵体中装有适量的水作为工作液。当叶轮按图中指示的方向顺时针旋转时，
水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。
水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触
（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，
而这一空间又被叶轮分成叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，
那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，
当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；
当小腔与排气口相通时，气体便被排出泵外。 　　综上所述，水环泵是靠泵腔容积的变化来实现吸气
、压缩和排气的，因此它属于变容式真空泵。
