3D人体扫描仪
人体三维扫描仪是一种用于扫描，获取，分析人体的几何构造或外形数据的高精密测量仪器。采集到的数据常被用来进行人体三维重建计算，在虚拟世界中创建实际人体的数字模型。这些模型具有相当广泛的用途，例如在人体量体裁衣，人体数据统计，医疗等诸多领域都有广泛的运用。
在人体逆向工程领域，重要的一个环节就是精确的获取人体的外形数据，然而人体外形结构复杂，每个人的体型不同，很难通过传统的测量手段对其进行准确的测量。人体三维扫描仪可以快捷的扫描获取人体的外形数据，设计人员可以根据获取的数据进行曲面重构，建立需要的数字化模型。特别是在量体制衣领域，传统的人工测量方法需要经验丰富的测量人员，而且无法保证测量数据的准确性，精迪人体三维扫描仪可以准确快速的获取人体的三维数字模型，服装设计师可以根据数据为客户量身定制合身的服装。
JD-BodyScanner激光三维人体扫描仪是精迪公司新研发的一款真正的全自动高速人体扫描测量设备，是国内较早自主研发生产的厂家。它是一种集光学，机械传动，电子控制，计算机工程，数据处理运算于一体的高效率高精度的激光测量仪器。通过基于非接触式激光三角测量技术，采用多个激光器多个镜头和多个传感器同步工作，可快速、精确、无死角，无接触地完成几十项人体关键尺寸的自动测量，自动根据测量方案输出人体测量数据。为建立人体尺寸标准、生理解剖、人机工效学、专业人群选材(运动员、特种部队、艺术专业)、服装设计等科研单位院校的人体数据采集和自动处理提供了全面解决方案。
设备技术参数
|
型号
|
BODY 3D Scanner-B1精迪人体激光三维扫描仪
|
|
工作系统
|
BODY 3D Scanner V5.0
|
|
扫描方式
|
非接触式激光线扫描
|
|
相机
|
四个132万进口工业级CCD相机
|
|
镜头
|
1024X1280像素进口工业镜头
|
|
电机
|
进口400W伺服驱动电机
|
|
运动导轨
|
台湾轻预载上银高精密导轨
|
|
控制器
|
雷赛智能控制卡
|
|
丝杆
|
双丝杆研磨级进口丝杆（1605）
|
|
工作范围
|
高2000mm× 直径500MM（可订制）
|
|
扫描精度
|
0.05MM
|
|
扫描速度
|
5——8秒
|
|
外型尺寸
|
1700 ×1650 ×2200 mm
|
|
整机重量
|
80kg
|
|
软件接口
|
ASC, STL, VRML,OBJ 等
|
|
操作系统
|
Windows2000/XP/Vista/win7/32/64
|
|
电脑配置
|
I5处理器4G内存 电脑配备PCI插槽
|
传统的服装制装行业使用手工测量方法，精度低，速度等缺点，而用三维人体扫描技术可以8秒钟获得人体上所有数据，可根据参数制造出适合的衣服，应用到量体裁衣，个性化服装定制，人体数据库建立，三维试衣等不同的领域，结合CAD CAM系统实现在人体测量，服装设计，制版.生产的一体化。另外产品可以应用医学行业，可以快速完成患者身体部位的相关准确的参数，通过对原始数据的计算，医生和患者可以在原始数据上进行设计多种手术方案，也可以用原始数据与设计数据进行比对，使手术达到预见想要达到的术后效果.。除了以上行业应用外，产品能应用在多个领域如：科研教学，电脑动画和特效，游戏业，医学成像和人体研究，人体测量、辅助性检测，三维逆向工程，人体数据库建立等等。随着计算技术，互联网技术，多媒体技术，虚拟现实技术，快速原型制造技术等其它高新技术的结合，产品的高精度，高效率，必将给每个行业的发展，带来强大的生命力和蓬勃的市场生机。
人体三维三维仪应用流程

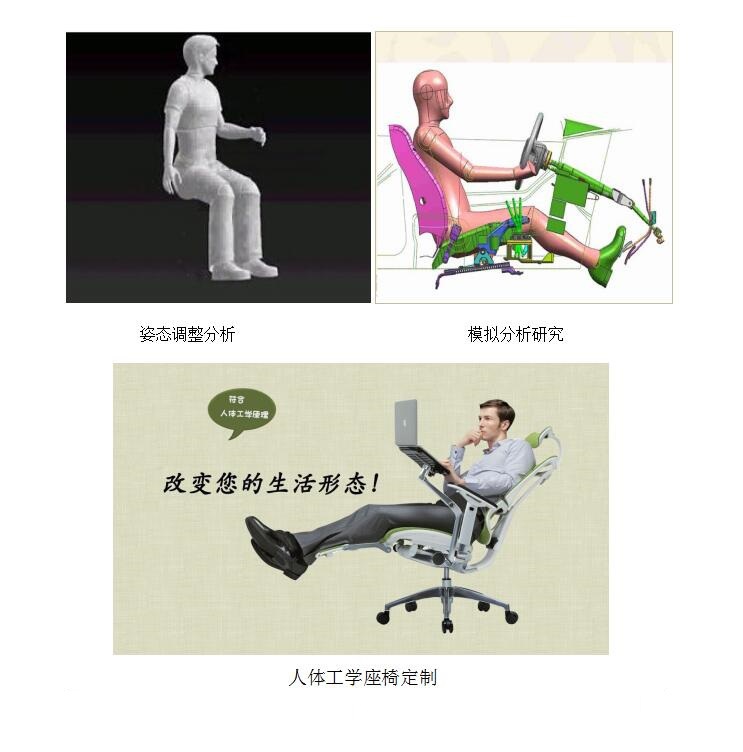

通过三维人体扫描仪扫描获取人体三维数据，将采集获取的三维数据调用至专业的三维人体研究系统，可通过软件进行模拟实验，，姿态调整，形态分析，受力分析，研究等，从而制造出符合人体特征的人性化产品。
例如在汽车制造行业，研究人员通过对三维人体和汽车座椅在不同情况和受力下的研究从而设计出安全，舒适，灵活，人性化的座椅。航空业可以通过人体三维扫描仪采集宇航员的人体三维数据，为宇航员定制合体舒适的宇航服。
根据人体三维扫描仪自动生成的人体三维数字模型，将采集获取的三维数字模型经过数据格式的转换，导入专业的CAD服装制版、CAM服装服饰设计三维系统之后，可通过相关软件程序自动提取人体各部位的尺寸，进行模拟裁剪，颜色搭配，体型高低宽窄度调整，以及服装样式的特色设计，之后导入二维CAD制版中进行服装打版，将大大减轻设计师的手工劳动，对设计人员的专业水平要求也可相对降低。同时人体三维模型尺寸数据与服装设计的信息存储在计算机内，可随时调用，便于管理，还可以通过网络进行信息跨行业地区的无限传输。
同时也可导入网络云试衣、3D虚拟试衣软件系统中，通过红外感应技术捕捉人的轮廓和手势控制技术进行触点选择，根据人体数据模型身材的大小将衣服贴合地“穿”在身上，让顾客们在网络购物、逛商店的同时体验互动，通过3D虚拟试衣不需要脱衣就可以完成衣服的试穿和选择。
产品特点
1 、光学三角测量原理，测量精度高达到 0.5MM
2 、低功率散斑技术安全可靠
3 、测量环境不需要完全密闭
4 、全自动人体参数提取
5 、测量速度快，8秒内完成
6 、基础数据测量标准，符合国际 ISO7250
7 、人性化操作界面，方便，快捷
8 、数据格式广泛，可与市场上多数三维软件对接。
9、 机身零件采用整体模具铸铝技术，强度高不易变形，配备多个进口 CCD 工业级镜头，机器稳定性更高。
10 、驱动部分采用进口伺服电机，台湾上银导轨，研磨级丝杆，高端工业级 控制卡精度更高。
11、 软件采用国内外较为先进的线激光技术，一健式操作，速度更快 ,不需贴标志点，产品表面免喷涂，抗干扰能力超强。
12、机器出厂前由厂家进行多相机精度校正，无需客户再自行标定，软件能做的功能坚决不让客户动手。
13、强大的全自主软件系统，不需第三方软件进行处理 ,一机多用，系统配备强大点云删除，平滑，均匀化，自动产生STL三角面等后处理功能，可以快速、自动化完成多幅点云的处理。
14、 支持 ASC, IGES, OBJ, STL, VRML, DXF等数据格式 , 可以市面上多种 CAD，CAM等多种设计软件对接 ,长期升级和技术支持 ,以保证系统的长期
升级更新和技术支持。
应用行业
l 个性化服装定制
l 人体数据统计
l 生理解剖
l 人机工效学
l 专业人群选材（运动员，特种部队，艺术专业）
l 服装设计行业
l 服装设计教学
l 女性内衣量身定制
l 模特儿虚拟试衣
