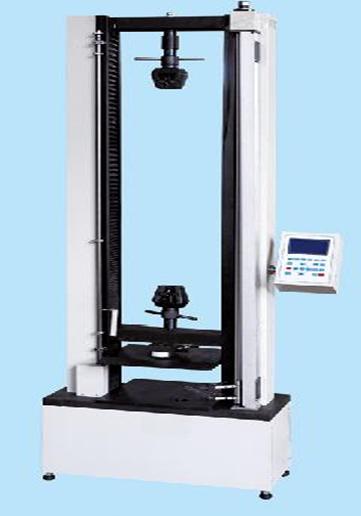

一、产品简介：（液晶显示电子环刚度试验机）
 电子环刚度试验机主机与辅具的设计融汇了我公司的先进技术，外形美观，操作方便，性能稳定可靠。系统通过精密控制器，经调速系统控制伺服电机转动，经减速系统减速后通过进口精密丝杠副带动横梁上升、下降，完成试样的拉伸、压缩、环刚度等力学性能试验，无污染、噪音低，效率高，具有较宽的调速范围。
二、主要技术指标：（液晶显示电子环刚度试验机）
1、 最大试验力： 20KN
2、 示值精度优于1%
3、 试验机精度级别：1级
4、 试验力准确度： 优于示值的±1%
5、 位移测量： 分辨率为0.01mm
6、 变形准确度： 优于±1%
7、 调 速 范 围： 1-200mm/min（真正意义上的无级调速，可任选设定200个速度）
8、 压 缩 空 间： 1500mm
9、 试 验 宽 度： 450mm
10、 主 机 形 式： 门式框架结构
11、 主 机 尺 寸： 840×660×2500mm
12、 重 量： 约490Kg
三、主要功能及特点：（电子拉力试验机）
1、调速系统采用伺服电机和减速机，性能稳定可靠，具有过流、过压、
过载等保护装置。
2、传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。
3、万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。
4、触摸健操作方式，液晶显示器实时显示，克服了老式数码管显示容易发生故障的难题，并且美观大方、方便快捷。
5、可完成拉伸、压缩、环刚度试验等多种物理性能实验测试。
环刚度试验方法举例：
试验开始前输入试样宽度、管直径，程序自动算出标准规定的的变形量进行试验，并且压缩到标准规定变形量后自动停机，在液晶显示器上显示出变形量、最大拉力、刚度、试验速度等参数，并且可以外接打印机打印试验结果（直径、试样宽度、变形量、力值以及试验结果（SN）），并且可以依此数据为基础进行下一步的B水平检测，并同样显示及打印试验结果。
注：环刚度试验中大管检测时，由于压盘尺寸过大，试验强度较大，容易造成压盘偏离，造成试验结果不准确，超出标准规定的误差。为此我公司独家采用双传感器技术有效解决了这一难题，并将试验结果更精确的测量出来，完全满足试验标准的要求。
四、系统基本配置（环刚度试验机）
1、试验机主机
1.1伺服电机 1套
1.2减速系统 1套
1.3负荷传感器 1只
1.4精密丝杠副 2套
2、光电编码器 1只
3、拉伸附具 1套
4、环刚度附具 1套
