东莞市科宝试验设备有限公司

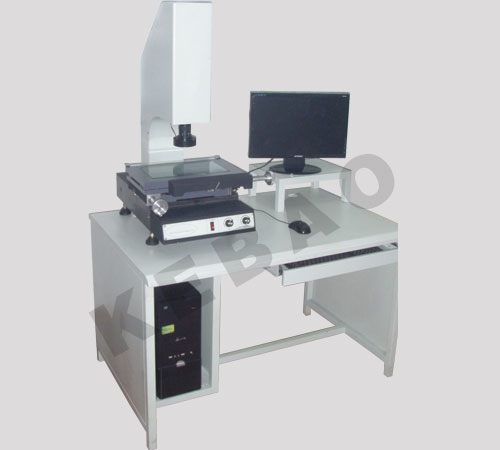

二次元影像測量儀
二次元影像測量儀KB-VMS-2010特点：
1工作台以圆转工作台的方式将工件摆正，使测量更快速方便！简宜好学！
2 配有激光定位功能，将产品需要测量部分快速准确的定位！提高测量效率等功能非常实用；仪器备有RS-232接口，与电脑连接后，采用测量软件测绘图形进行处理及输出
    >>>产品规格及参数
名          稱 參        數
工
作
台 金屬臺面尺寸(MM) 510*290
圆形玻璃臺面尺寸:(MM) 360*360
X座標行程:(MM) 200
Y座標行程：(MM) 100
儀器外形尺寸(長)Х(寬)Х(高) MM： 480Х 650 Х1000
儀器重量（KG）： 100
Z座標升降行程:(MM)：170(調焦)   工作距離（MM）：95
X/Y/Z數顯解析度：0.0005MM (0.5UM)   X、Y坐標示值誤差：≤（3+L/200）ΜM
影
像
系
統 攝影機：彩色1/3″CCD攝影機(日本索尼芯片）
變焦物鏡倍率：0.7～4.5X（定格变倍，无需每次校准）
視頻總倍率：30X～230X
物方視場：7～1.1MM
照  明 表面光源與透射光源均用LED，亮度可調
電  源 180V（AC）～260V（AC） 50HZ
測量軟體 VMS測量軟體，可測線、角、圓，随圆、圓心距、角度、高度、平面距、空間距、平整度、球，自动逆向扫描等，自动输出WORD/EXEL/CAD！
    >>>产品用途及特点
该仪器适用于以二次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。
仪器具有多种数据处理、显示、输入、输出功能。
