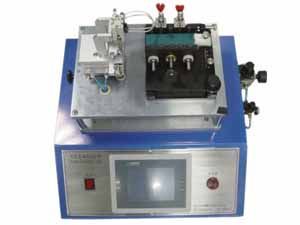

耳机旋转插拔试验机

详细信息联系方式

品名：耳机旋转插拔试验机，充电器插拔力试验机，耳机旋转插拔测试仪，手机插拔试验机，手机插拔测试仪，手机试验机，手机测试仪

产品简介：

一．概述

1．耳机旋转插拔试验机是检测手机耳机接口及耳机可靠性的设备。

2．结构合理、独特，对不同型号手机有充分的适用性。

3．可做到耳机插拔→旋转→再插拔的测试过程，避免出现单侧磨损情况。

4．耳机夹持部位可微量浮动，能完全模拟人手插拔耳机，避免耳机与插孔不同轴所出现的磨损。

5．设备运行稳定，低噪音，免维护。

二．测试目的

1．手机耳机接口的耐用程度。

2．耳机的可靠性。

三．测试过程描述

模拟用户使用时，耳机插头插入、拔出的操作进行试验。

耳机插头插在手机上→手机被固定在可调夹具内→耳机被固定在插拔机构的夹具内→气动滑台带动耳机拔出→旋转电机带动耳机插头轴向旋转任意角度或指定角度（±180°）→气动滑台带动耳机插头再次插入，继续下一个工作循环。

四．功能实现

1. 气动滑台、电机实现动作；PLC控制。

2. 超大触摸屏界面控制。

3. 手动/自动调节切换。

五．主要技术参数

1．工位数量：1个/台

2．操作方式：触摸屏

3．动作执行元件：SMC气动滑台、步进电机

4．插拔频率（运动节拍）：1～60次/分钟（可调）

5．计数器：6位（内置）

6．电压：220V；功率：100W

7．气压：0.4～0.6Mpa

8．外形尺寸：600㎜550㎜550㎜；重量：35㎏
