产品简介

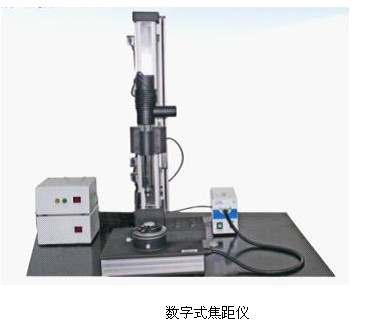

Lensapex UN系列全自动数字式焦距仪能够对透镜和镜头进行高精度测量，包括：有效焦距、曲率半径和后焦截距等参数，同时具有窗片平行度、平片楔角角度等测试功能。有效焦距的测量是软件通过图像处理控制运动模块自动寻找最佳焦面位置来进行测量，保证测量精度的同时最大程度解放了操作人员；对于曲率半径和后焦截距测量，同样是通过软件自动分析来驱动扫描过程，分别找到两个最佳的像面位置，并通过高精度光栅尺精确地测量出此距离量。不仅提高了测试效率而且其测试结果更具客观性，不受人为因素影响，最终测试结果直接通过电子表格方式保存。同时该仪器可以选配偏心测量附件使其具有偏心测量功能。
Lensapex MF系列手动数字式焦距仪，实现有效焦距的高精度测量。根据软件的数值化图像处理结果，引导手动粗微调找到最佳焦面位置，而后实现一键测量。测量结果以电子表格方式保存。该款仪器更加适用于批量透镜或镜头的有效焦距测量或检验。同时该款仪器也可扩展偏心测量功能。
产品特点
1) 实时，全屏在线高精度测量
2) 快捷按键，实时测量，自动保存
3) 自动判断测量结果及在线质量控制<—xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />
4) 高灵敏度，高稳定测量
应用领域
1) 单透镜
2) 透镜组
3) C-Lens及G-Lens
4) 非球面透镜
5) 柱面透镜
技术参数
|
有效焦距
|
后焦距/后焦截距及曲率半径
|
|
测试范围
|
±3 ~ ±500 mm
|
|
重复性
|
0.03% ~ 0.2%
|
重复性
|
0.02% ~ 0.2%
|
|
测试精度
|
3 ~ 25mm：0.1% ~ 0.3%
|
测试精度
|
0.03% ~ 0.3%
|
|
25 ~ 500mm：0.03% ~ 0.1%
|
|
可扩展功能
|
普通透镜及C-Lens/G-Lens中心偏差
|
|
备注：针对特殊要求，可提供定制测试方案。
|
