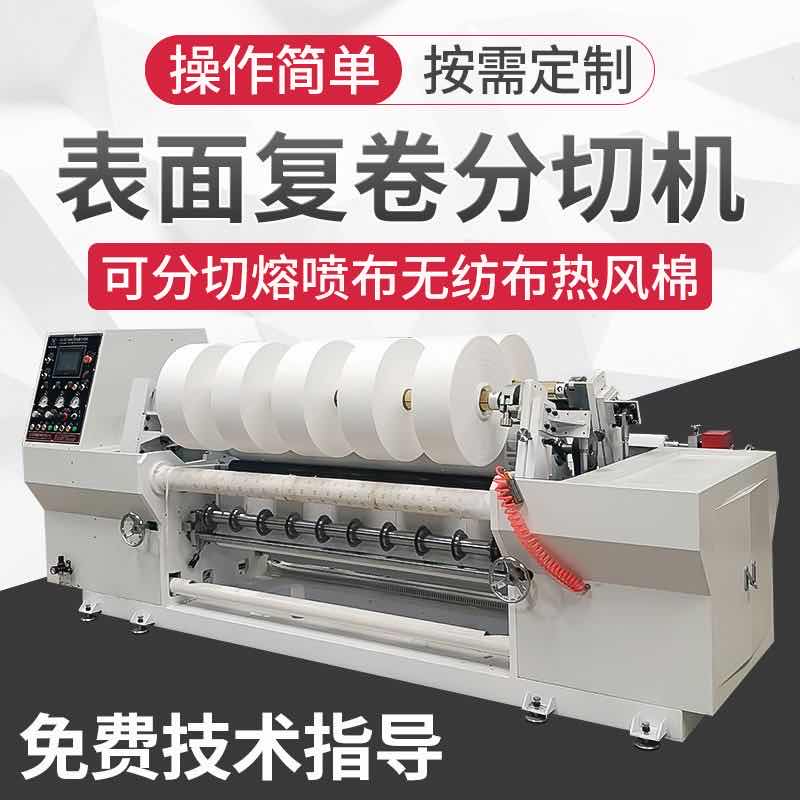

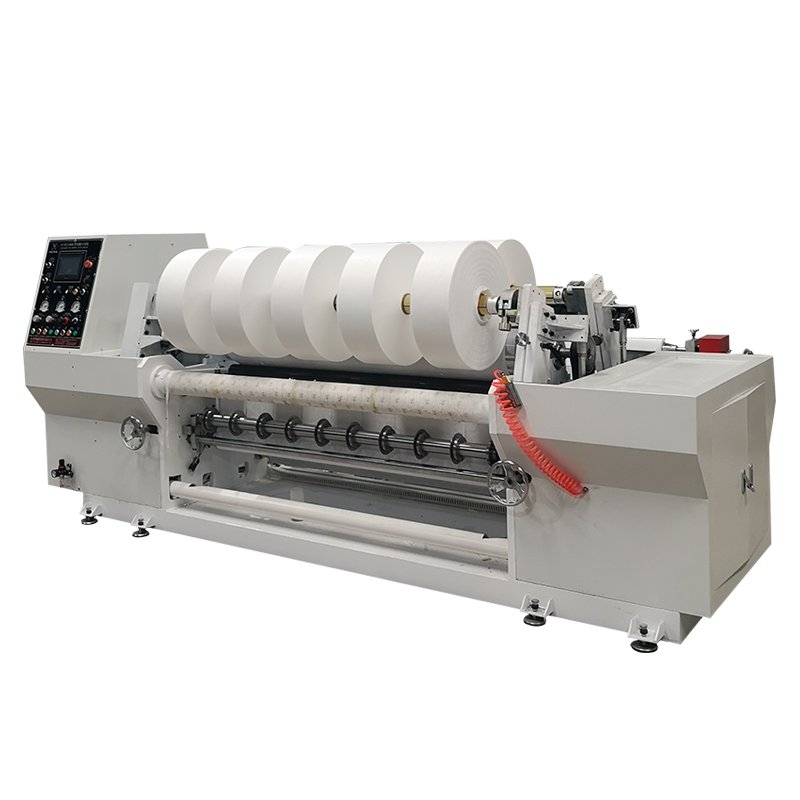

YT-FQJ1600C型表面复卷分切机

产品系列：分切机
关键词：表面复卷分切机分切机誉泰鞋机
联系人：陈小姐
价格：面议
上一条下一条

详细信息联系方式

加工定制：是

型号：YT-FQJ1600C型表面复卷分切机

产品名称：YT-FQJ1600C型表面复卷分切机

操作类型：全自动

产品类型：全新

一、构造

放卷装置、纠偏结构、园刀分切、表面收卷装置、张力控制，计米停机、变频调速、PLC人机操作界面。

二、主要技术参数

基材宽度	1600MM（导辊1650MM）
分切宽度	18-1600MM
机械速度	300米/分
工作速度	50-250米/分
放卷最大直径	Φ800MM
收卷最大直径	Φ600MM
整机功率	9KW 380V 50HZ

三、 机器主要部件叙述

1、放卷部分

（1）放卷架：钢板左右对称加工+10#槽钢制作,放卷直径800MM，叉车辅助上料。

（2）轴芯直径：气胀轴1条，3寸键式。

（3）放卷张力控制：100NM磁粉制动器配张力控制仪。

（4）纠偏方式：光电纠偏。

（5）叉车辅助上料。

（6）放卷调节轮:直径80导轮(表面硬质氧化处理)配调节座1套。

2、分切部分

（1）分切方式：园刀分切配8套园刀。

（2）调刀机构：蜗轮。

（3）锁紧机构1套。

（4）分切最小宽度100MM。

（5）牵引电机采用7.5KW变频电机。

3、收卷装置

（1）表面收卷，收卷直径600MM。

（2）收卷气胀轴3寸涨板式二条。

4、铝导辊：采用表面硬质氧化处理，双轴承结构,做动、静平衡处理，运转灵活。

5、传动方式：同步轮、同步皮带。

6、整机为卧式结构。

7、墙板采用&40钢板左右对称加工制作。

8、分切过程无皱折，无波浪边，收卷整齐，无松动。

四、 操作系统

1、自动张力控制系统，人机操作界面。

五、 其他配置：

1、传动部分设有安全防护罩，随机工具一套。

2、边料由中压风机吹出。
