鞋楦的设计知识与画法
2019-01-18 信息来源： 东莞市爱玛数控科技有限公司
鞋楦设计原理的依据与数据
【脚长与楦长】 脚长是制订鞋号的基础，也是设计鞋楦底样长的依据，但是无论哪一种结构、式样的鞋楦、它的底长都必须大于脚长。这是因为：
1.脚的长度往往受气候和从事劳动强度的不同而有所变化。由于气候的变化所引起的脚长热胀冷缩变化一般为3-5mm,当人在从事重体力劳动或长时间行走时也会使脚长增长。
2.人在行走时，脚在鞋内必须要有一定的活动余地，称为“放余量”，一般素头鞋楦的男鞋楦放余量为20mm，女鞋楦为16.5m。同时放余量的变化是随着楦型头形的变化而变化的。一般头形越小（尖、窄）放余量越大；反之头形越大（厚、宽）放余量越小。
3.鞋楦的后跟应有适当的凸度（后容差），以与脚后跟 部的弧度相适应，这样才能使皮鞋更合脚，一般皮鞋楦的后容 差约为围长的2％，一般男头楦的后容差为5mm，女素头楦的后容差为4.5mm。因此，楦底样长与脚长的关系为楦底样长＝脚长＋放余量－后容差。例如：制作一双脚长为250mm的男头皮鞋楦，那么它的楦底样长即为：250＋20－5＝265mm
脚围长与楦围长
围长是肥瘦的依据，鞋楦的肥瘦是依据脚的围长而定的。确定鞋楦的肥瘦，主要根据脚的跖围和跗围两个部位。
（1）跖围
脚跖围是走路时发生弯曲的关键部位，如果楦跖围尺寸不当，不仅穿着不舒服，而且给鞋的跖围部位带来早期破损，影响人体健康。楦跖围的确定除了依据脚跖围之外，还与鞋样有关。如：
1.素头、三节头等鞋的楦跖围需比脚跖围小3.5mm，这样鞋的跖围部位卡住跖关节，维护脚趾不至前冲顶脚痛。
2.浅口、舌式等后帮缺乏控制的鞋，楦跖围需比脚跖围小7mm，使成鞋后穿着走路跟脚。
3.靴子、高腰、后帮有绊带能有控制的鞋，其楦跖围可等于脚跖围或略大于脚跖围，尤其是高腰棉鞋需加3.5mm。
4.儿童正处于发育阶段，为了使脚能正常生长，楦跖围应大于脚跖围。
（2）跗围
跗围在脚型规律中一般比跖围大1mm。可是制楦不能按此比例，一般楦跗围可大于脚跗围2-6mm.。同时注意腰窝取跷，同样的跗围长可以制作出不同跗围跷度，又直接影响楦型的造型，因此掌握跗围的尺寸之外，必须正确构思跗围的取跷。
脚的宽度与楦的宽度
宽度是指鞋楦底样上各部位的宽度。楦底样宽度是以脚的宽度为依据的。脚的宽度有两个，轮廓宽和脚印宽。其实，这二个宽度都不能作真正的楦底样宽。一般情况下楦底样的宽度除了前后两端（放余量、后容差）需要缩放之处，其余部位均须取其轮廓宽和脚印宽之间1/2的点为楦底样宽。

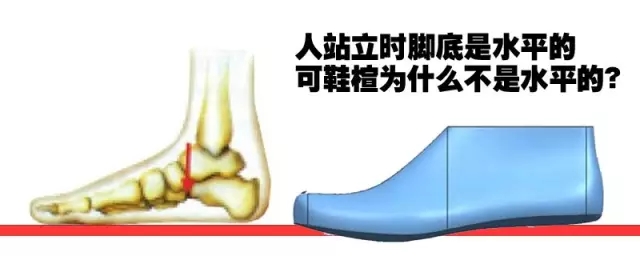

鞋楦的跷度
楦的跷度是指楦体的前跷和后跷高。而楦的前跷高和后跷高是相协调的。当楦的后跷高固定以后鞋楦的前端点距水平面的距离叫作楦的前跷高，在楦的后跷升高时，楦的前跷会随着降低，当楦的后跷降低时，前跷就会升高，但这并不是简单的杠杆作用。从一般规律来看，女楦的后跷每升高10mm，前跷降低1mm左右，男鞋楦的后跷每升高5mm，前跷降低1mm左右。
鞋楦内底基础线
鞋楦的内底基础线主要有：踵心部位点占脚长18％，腰窝部位点占脚长41％，第五跖趾部位点占脚长的63.5％，第一跖趾部位点占脚长的72.5％，小趾外突点占脚长的78％，拇趾突点占脚长的90％。
确定楦面中心线和后弧叫心线
先用目测在楦头部找到头厚凸度中点，筒口中点，再在楦背的最凹处找到中点。将头厚凸度中点和筒口中点两点紧贴桌面，铅笔横卧在桌面上，笔尖对准头厚凸度中点、楦背的最凹处中点及筒口中点画一直线，称为楦面中心线。
在筒口后弧线上口找一中点，后弧边口与底部边口的交接处找出中点，再在后弧突点位置找到中点，将三点连成一线，为后弧中心线。
楦面中心线和后弧中心线的确定是鞋样正确与否的关键，也是帮面各部件确定的基础，如果没有这两条中心线，帮面是否正就没有衡量标准，鞋面定点也无从定位。
如何确定鞋后帮的高度
满帮鞋成鞋的后缝高，一般占脚长1/4（25%），但设计定位时在鞋楦上取脚长的23%就够了。因为成鞋已含有内底、半内底、帮面、主跟、帮里等材料的厚度，所以成鞋与定位，二者该有此差。
舌式成鞋的后帮高为脚长的25.5%-26%，设计定位占脚长23%-24%。因为舌式前帮有长有短，因此，后缝高度也应有区别，但是舌式鞋无鞋带调节控制，所以后缝高必须比?M帮鞋稍高一点。
浅口鞋的后缝高占脚长的26%，设计定位占脚长24%。后帮上口置有海绵，如休闲鞋、旅游鞋之类的后缝高，不受上述比例之限，可适当加高。
从以上比例数据看，前帮越短，后帮的高度就越高，否则就会不跟脚。此处要注意后缝的高度不能按楦底样长取值 。因鞋楦的放余量有大小，如按楦底样长取值的话，会使同一人穿的25号鞋，后缝高不相同。这样显然合理。
确定前帮总长度和口门位置
前帮的长度，如：包头、中帮、前帮总长及口门点的定位，都必须按楦底样长的百分比取值 。因考虑到脚型的各个关节的活动部位，前帮总长不能超过楦底样长的66%，如果超过了这个数值，行走运动时，脚弯就会受顶撞。
口门长度一般指鞋的开口的位置，如：舌式鞋口门定在横条的下面，前帮与鞋舌的接口处；系带式定在鞋耳与前帮相接的位置，口门定位占楦底样长的38%-44%（如女浅口鞋的口门长定在26%-30%为宜）。口门的长度要考虑鞋的穿脱和拔楦方便，如果口门太长会压脚背，同时拔楦?太浅了，又往往不跟脚。

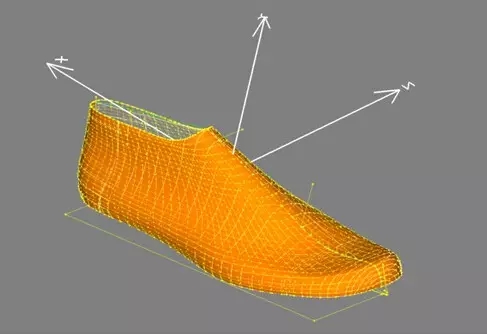

鞋楦设计的基本原则与程序
样品楦的基本用途有三：
一是利用样品楦可以在刻楦机上仿型刻制出大批量符合标准要求的系列号生产用鞋楦
二是利用样品楦可以在刻楦机上复制高质量的帮样设计、底部设计和模具设计用楦
三是保存设计资料，作为技术研究、技术开发和创新设计的参考
一：楦型设计的原则：
1：必须以正常人的脚型规律为依据，确定楦体的跷度、长度、宽度高度、厚度以及楦体纵向曲线和各部位围度尺寸。
2：楦体造型必须符合制鞋工艺的要求，要求根据鞋的品种、式样；和艺术风格，确定并设计楦体的造型。
3：必须采用严谨的态度和严密的方法将科学性、审美性和实用性有机结合成为统一体充分发挥形象思维能力和形体想象力，并利利用各种手法和技能，完善楦体的造型。
二：楦型设计的基本程序
楦型的设计―般分为三个阶段
1：楦型设计的构思阶段包括：对楦体造型的整体构思、设想及对各部位造型尺寸的确定。
2：楦型设计的设计阶段包括：根据对楦体造型的形象构思、设想和已经基本确定的造型尺寸，进行楦底样设计和基本图形设计。
3：楦型设计的亥刻制完成阶段包括：由设计者本人或手工刻楦专业技工，根据设计出来的楦底样、造型方案（图纸）和造型尺寸要求（楦体尺寸规格），利用手工刻制工艺刻制完成楦体造型。
这项工作包括两部分内容：一是刻制加工；二是在亥刻制加工过程中针对原设计与加工之间存在矛盾问题对原设计的适当修改。
三：标样楦刻制加工的工作程序
1：对制作标样楦的材料进行选择。
2：对毛坯进行粗砍，使楦体初步定型。
3：对楦体进行精砍，缩小其尺寸。
4：对楦体进行粗刨，巧妙地安排推体肉头
5：对楦体进行精刨进一步整型，
6：对楦体进行锉砂抛光。
7：对楦体的各部位进行检验，
8：给楦体打号、封蜡或刷漆。
四：塑料标样楦的配制程序
1：选择与鞋底和鞋跟相配合的塑料楦坯
2：处理好塑料楦坯的前、后跷度。
3：烫补修改塑料楦，确定初步造型
4：粗刨塑料楦，完成基本造型。
5：锉铣塑料楦，完成精确造型。
6：砂磨抛光塑料楦。
7：检验无误后即完成配制设计。

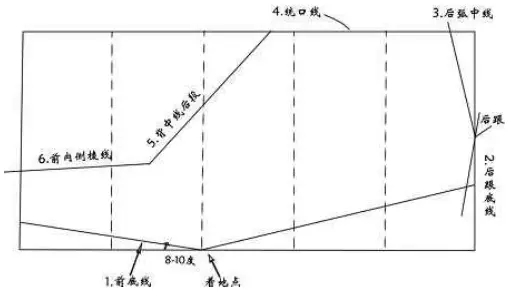

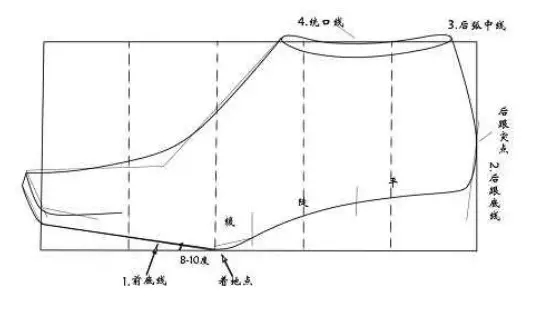

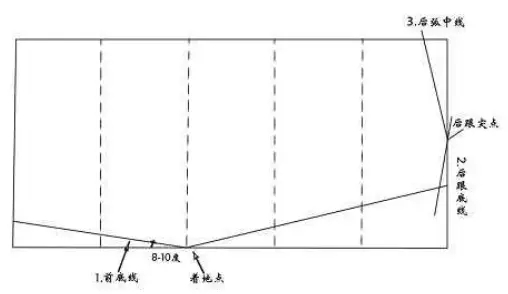

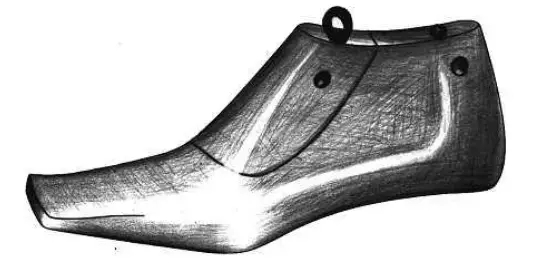

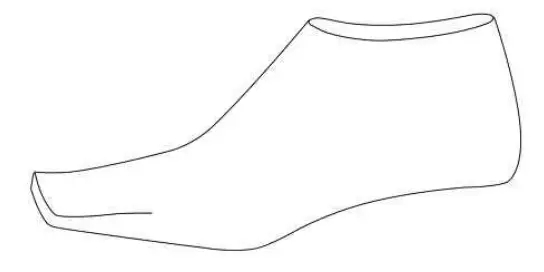

楦头或鞋子的精准画法

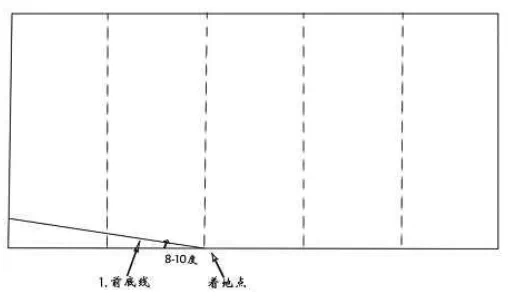

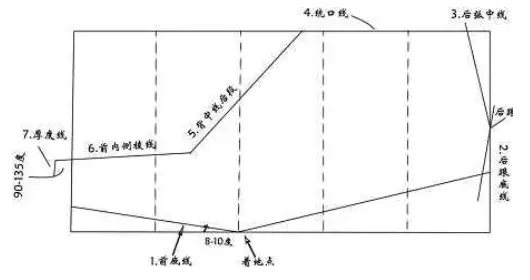

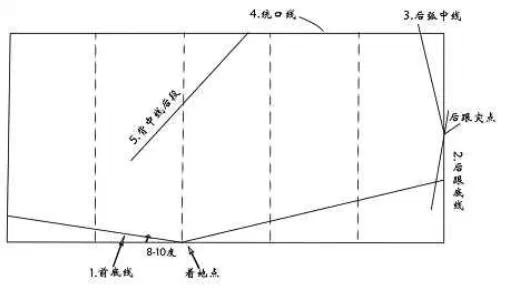

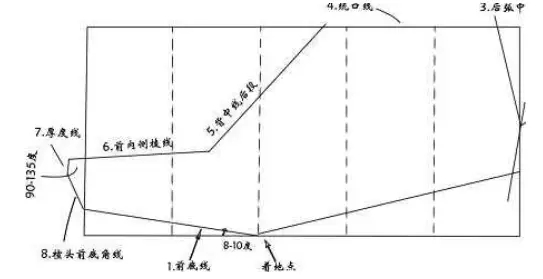

一，画前跷线
7.去掉辅助线。
当然，有各种不同的楦头，画法上都是大同小异。楦头的变化主要是在头型和跟高上，其中头型千变万化，它代表着当时的潮流和风格，所以头型在楦体设计中显得格外重要。
