1
概述
喷漆涂装作业是在工件上形成漆膜的过程。操作者利用各种喷枪将涂料和作为稀料的溶剂混合,雾化后喷向工件,在工件上形成漆膜。
涂装作业中涂料和溶剂雾化后形成的二相悬浮物逸散到周围空气中,污染了空气。这种被污染的空气不仅危害操作者的身体健康而且有引发火灾爆炸的危险;另外,喷漆环境恶化也会降低漆膜质量。对被污染空气中的漆雾的收集与分离是提高喷漆质量、改善喷漆环境、达到环保排放要求的主要方法。
小型喷漆水处理装置 (以下简称水帘柜) 是提供喷漆作业的专用环保设备,其作用是将喷漆过程中产生的漆雾限制在一定的区域内,并得到处理。它能保护操作者的卫生安全,治理喷漆作业的废气排放,满足环保排放要求,保护环境免遭污染。
2
工作原理
水帘柜是利用水来捕捉漆雾的一种设备。它一般由排风装置、供水装置、捕集漆雾水帘和喷淋装置、气水分离装置、风道等构成。
水帘柜处理漆雾的基本过程是:在排风机引力的作用下,含有漆雾的空气向水帘柜的内壁水帘板方向流动,一部分漆雾直接接触到水帘板上的水膜而被吸附,一部分漆雾在经过水帘板上淌下的水帘时被水帘冲刷掉,其余未被水膜和水帘捕捉到的残余漆雾在通过水洗区和清洗区时被清洗掉。应当指出的是目前水帘柜中所设置的漆雾处理装置仅能处理漆雾中的树脂成分,对于其中的溶剂蒸气,由于其很难溶于水,则不能得到处理,仍然要排入大气中造成污染,所以要另需设置专门的废气处理装置来处理排出的溶剂蒸气。
水帘柜的性能主要取决于水泵和排风机的配套性及漆雾与水的混合接触情况。因此,水流的变化、水量的选择、空气与水的混合接触情况是直接影响到对漆雾捕集的主要困素。

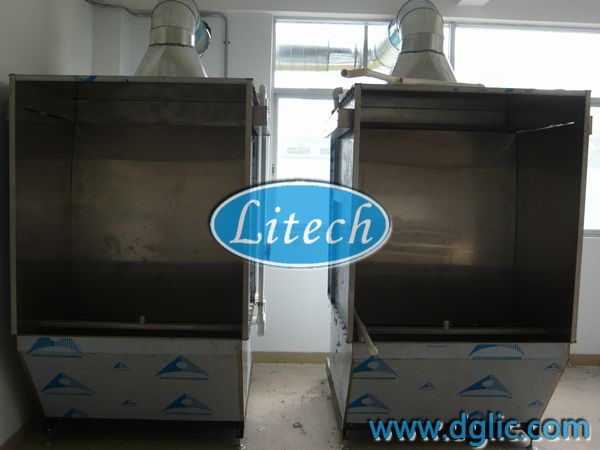

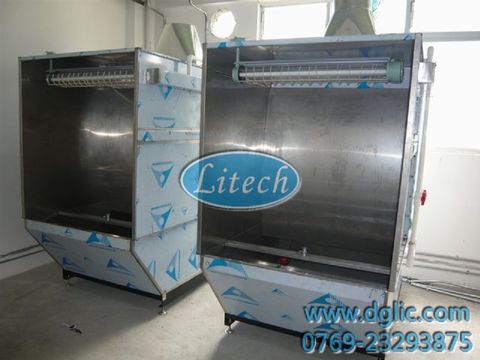

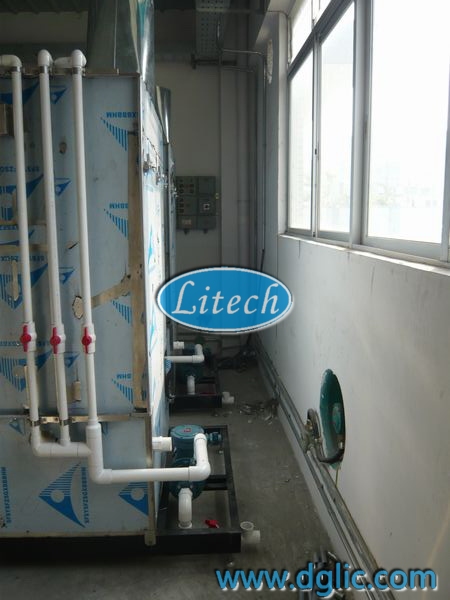

4 设备结构: 水帘喷漆室:由室体、水槽、水帘板、水循环系统、抽风过滤系统等组成,正常完成工件喷涂的同时能有效防止废漆排放而污染环境。 水帘喷漆室适用:单侧喷涂,也可多台组合后进行双面喷涂。 型号种类有:单面单工位、双工位、三工位、多工位、对喷式双面水帘柜。 样式:单面水帘板、三面水帘板。材质:冷轧钢板、镀锌板、部分不锈钢、全不锈钢结构。 |
